Insplorion XNano (Optics unit, XNano II Temperature control unit, XNano II Measurement cell, Insplorer software, Liquid handling system)
Insplorion XNano (Optics unit, XNano II Temperature control unit, XNano II Measurement cell, Insplorer software, Liquid handling system)
SKU: XNano
0,00 zł
Modułowy system przyrządów Insplorion XNano daje możliwość badania procesów zachodzących w nanomateriałach lub na ich powierzchni oraz na stykach. Cela pomiarowa XNano jest bardzo elastyczna i kompatybilna zarówno z pomiarami fazy ciekłej, jak i gazowej w temperaturach do 80ºC. Zintegrowany system płynów upraszcza obsługę i dostarczanie próbek, minimalizuje ich zużycie i sprawia, że XNano szczególnie dobrze nadaje się do zastosowań w naukach przyrodniczych, naukach o polimerach i nanochemii. Bardzo duży zakres dynamiczny umożliwia badania z wysoką czułością procesów zarówno w cienkich warstwach, jak i na ukrytym wewnętrznym interfejsie grubych powłok powierzchniowych w zmiennych warunkach.
Insplorion XNano jest wyposażony w elastyczną celę pomiarową, umożliwiającą pomiary zmian współczynnika załamania światła w czasie rzeczywistym zarówno w pomiarach przepływu gazu, jak i cieczy. XNano zapewnia użytkownikowi wszechstronny system, który sprawia, że wszystkie ekscytujące możliwości technologii Insplorion NPS są łatwo dostępne.
Kluczowe cechy
Modułowy system przyrządów Insplorion XNano daje możliwość badania procesów zachodzących w nanomateriałach lub na ich powierzchni oraz na stykach. Cela pomiarowa XNano jest bardzo elastyczna i kompatybilna zarówno z pomiarami fazy ciekłej, jak i gazowej w temperaturach do 80ºC. Zintegrowany system płynów upraszcza obsługę i dostarczanie próbek, minimalizuje ich zużycie i sprawia, że XNano szczególnie dobrze nadaje się do zastosowań w naukach przyrodniczych, naukach o polimerach i nanochemii. Bardzo duży zakres dynamiczny umożliwia badania z wysoką czułością procesów zarówno w cienkich warstwach, jak i na ukrytym wewnętrznym interfejsie grubych powłok powierzchniowych w zmiennych warunkach.
Prawdziwe pomiary w nanoskali
Monitoruj procesy w/na nanocząstkach, nanostrukturach i cienkich warstwach w zakresie kilkudziesięciu nm i na ukrytym wewnętrznym interfejsie grubych warstw.
Nadaje się do każdego materiału próbki
Badany nanomateriał może być miękki, twardy, metaliczny, ceramiczny, polimerowy, biomolekularny, porowaty, przewodzący lub izolujący.
Analiza w czasie rzeczywistym
Pomiar z rozdzielczością czasową poniżej sekundy
Kompletny system
System XNano obejmuje moduł optyczny, moduł kontroli temperatury, system obsługi cieczy, celę pomiarową i komputer stacjonarny z oprogramowaniem sterującym Insplorer®
Pomiary in-situ
Mierz w cieczy lub w powietrzu w wybranej temperaturze.

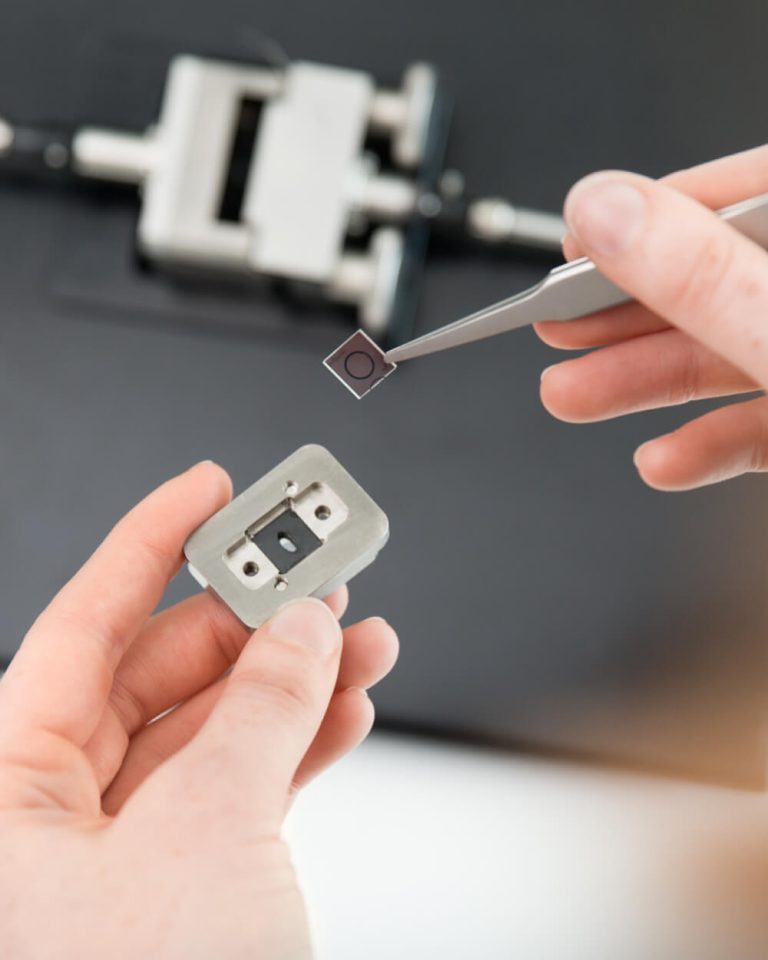

Komora pomiarowa
| Parametr | Specyfikacja |
|---|---|
| Objętość nad sensorem | ~ 4 µL |
| Minimalne zużycie próbki | ~ 100 µL |
| Typowe natężenie przepływu | 20–100 µL/min |
| Materiały* | Tytan oraz Kalrez® |
| Zakres temperatury** | Od temperatury pokojowej do 80°C |
* Dostępne są opcje niestandardowe.
** Temperatury do 250°C dostępne w konfiguracji opcjonalnej.

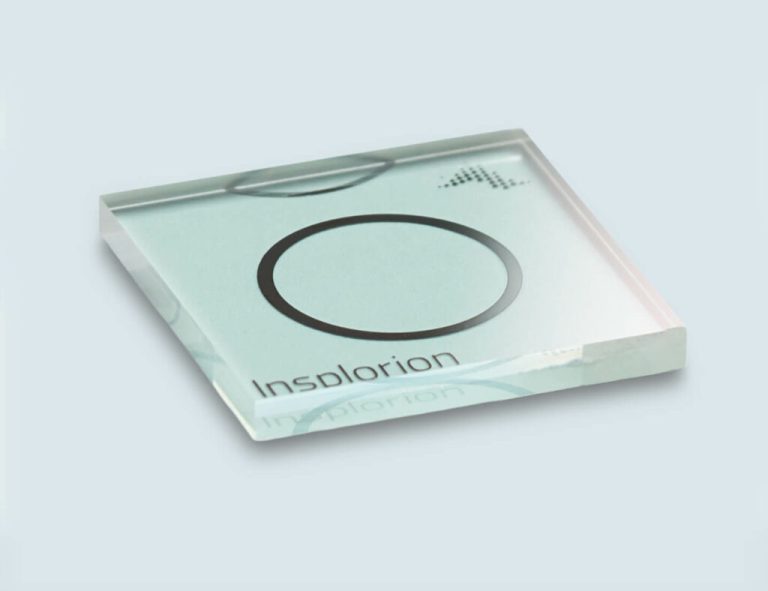

Sensory
| Parametr | Specyfikacja |
|---|---|
| Wymiary | 9,5 × 9,5 mm, grubość 1 mm |
| Podłoże | Szkło kwarcowe (fused silica) |
| Powierzchnia | Nanostrukturyzowane złoto |
| Standardowe powłoki | Au, Si₃N₄, SiO₂, Al₂O₃, TiO₂ |
Charakterystyka pomiarowa
| Parametr | Specyfikacja |
|---|---|
| Źródło światła | Lampa wolframowo-halogenowa |
| Średnica plamki pomiarowej | 2 mm |
| Rozdzielczość czasowa | Do 10 punktów pomiarowych na sekundę |
| Typowy poziom szumu | < 0,01 nm (w zakresie długości fali) |
| Zakres długości fali | 450–1000 nm |
Wymiary (szer. × gł. × wys.)
| Parametr | Specyfikacja |
|---|---|
| Moduł XNano | 31 × 25 × 25 cm |
| Jednostka optyczna Insplorion | 25 × 27 × 9 cm |
| Jednostka kontroli temperatury | 22,5 × 27 × 9 cm |
Oprogramowanie
| Parametr | Specyfikacja |
|---|---|
| Kompatybilne oprogramowanie | Insplorer |
| System operacyjny | Kompatybilny z Microsoft Windows |
| Format danych wyjściowych | ASCII (kompatybilny z dowolnym oprogramowaniem do tworzenia wykresów) |
| Analizowane parametry | Odczyt wieloparametrowy (np. długość fali rezonansowej oraz ekstynkcja w maksimum LSPR) |
Insplorion oferuje dostęp dużej ilości not aplikacyjnych opisujących zastosowania systemów detekcji nanoplazmonicznej w różnych dziedzinach badań. Poniżej przedstawiamy wybrane noty aplikacyjne dotyczące różnych rodzajów badań rezonansów plazmonów. W celu zapoznania się ze wszystkimi dostępnymi notami aplikacyjnymi zachęcamy do odwiedzenia strony Insplorion.
NPS for surface adsorption behaviour of proteins
Podsumowanie 3 publikacji wykorzystującej NPS do badań adsorpcji białek.
Hydrogen Storage in Palladium Nanoparticles - Thermodynamics
Badanie termodynamiki warstwy wodoru na SiO2 przed osadzeniem nanocząstek Pd na powierzchni nanocząstek Pd przy użyciu techniki pośredniego wykrywania nanoplazmonicznego (INPS).
Hydrogen Storage in Palladium Nanoparticles - Size Dependent Kinetics
Badanie stabilności magazynowania i kinetyki transportu wodoru z użyciem INPS.
Optical Nanocalorimetry of Catalytic Reactions
Wykorzystanie INPS do monitorowania lokalnych zmian temperatury na nanocząsteczkowych katalizatorach.
Nanoparticle Sintering
Wykorzystanie techniki INPS na katalizatorach Pt/SiO2 do monitorowania spiekania i uszkadzania katalizatora w czasie rzeczywistym.
Nanoplasmonic Sensing of Dye Diffusion in Mesoporous TiO2
Wykorzystanie LSPR do właściwości kinetycznych i ilościowych przenikania molekuł badania ogniw słonecznych (DSSC).
Confinement Effect on the Glass Transition Temperature in Thin Polymer Films
Technologia NPS została wykorzystana do pomiaru wpływu ograniczenia na temperaturę zeszklenia (Tg) w cienkich foliach polimerowych i kompozytach tego polimeru.
Soft Matter Adsorption 1: Kinetics of Lipid Vesicle Attachment and Deformation
Wykorzystanie NPS do ilościowego badania kinetyki adsorpcji pęcherzyków lipidowych.
Soft Matter Adsorption 2: Controlling Membrane Architecture
Monitorowanie membran lipidowych na sensorach Insplorion o różnych podłożach.
Photoswitching in Azobenzene-Functionalized Self-Assembled Monolayers on Au
Pozyskiwanie danych ilościowych o procesach trans-cis i cis-trans indukowanych światłem w funkcji intensywności napromieniowania.
Determination od Qst for CO2 adsorption in a microporous polymer
Wykorzystanie technologii NPS do monitorowania adsorpcji cząsteczek CO2 na polimerze.
Real-time monitoring of nematic-isotropic phase transition in liquid crystal films
Wykorzystanie NPS w monitorowaniu przejść 1. stopnia od fazy nematycznej do izotropowej w warstwach ciekłokrystalicznych
Captture and sensing of virus-like particles in plasmonic nanoholes
Insplorion XNano II wykorzystano do analizy zmian widm podczas wyłapywania cząsteczek wiruso-podobnych na sensorze złotym z nanootworami.
Gas adsorption studies using Surface-Anchored Metal-Organic Frameworks and Nanoplasmonic Sensing
Wykorzystanie NPS do monitorowania adsorpcji gazu na zakotwiczonym powierzchniowo szkielecie metaloorganicznym (SURMOF).
Location specific sensing in Plasmonic Nanowells
W tej nocie przedstawiono, w jaki sposób dostosowane nanostrukturalnie podłoża plazmoniczne mogą stanowić sposób na uzyskanie sensora o specyficznych właściwościach detekcji.
Dye Molecule Interactions with Flat Dye Sensitized Solar Cell TiO2 Photoelectrode Mimics
Wykorzystanie pośredniego wykrywania nanoplazmonicznego (INPS) do badania adsorpcji cząsteczek barwnika na płaskich, cienkich (12–70 nm) i gęstych (tj. nieporowatych) warstwach TiO2.
Sintering of platinum nanoparticle catalysts in mesoporous aluminasupport
Badanie procesów katalitycznych na matrycy 3D z nanocząstkami katalizatora.
Biomolecular interaction analysis using the Insplorion Acoulyte for combined NPS and QCM-D measurements
Badanie adsporpcji lipidów w połączonym badaniu NPS i QCD-D.
Real-time in situ analysis of Nanoparticle Surface Interactions
Wykoszyskanie NPS i sensorów naśladujących nanocząstki dielektryczne do monitoringu in situ powstawania biokoron.
Analysis of interactions with hydrated films using the Insplorion Acoulyte for combined NPS and QCM-D measurements
Badanie dynamiki enzymatycznej hydrolizy warstw poliestrowych z wykorzystaniem NPS i QCM-D.
Peripheral membrane protein association with lipid bilayers using the Insplorion Acoulyte for combined NPS and QCM-D measurements
Połaczenie technik NPS i QCM-D do badań dynamiki między dwuwarstwami lipidowymi.
Advances in optical nanocalorimetry techniques for the characterization of thin films
Wykorzystano NPS do oceny wpływu grubości warstwy na stabilność termiczną warstw półkrystalicznych, ciekłokrystalicznych i szklano-organicznych półprzewodników.
Kinetic discrimination of DNA single base mutations by NPS
Wykorzystanie LSPR do rozróżniania struktur mono i wielo-łańcuchowych DNA przez analizę procesów hybrydyzacji.
NPS allos the study of lipid phase transition temperature
Wykorzystanie LSPR do pomiarów zmian temetratury przemiany fazowej liposmów.
Tracking adsorption and loading of target molecules into hydrogels
Wykorzystanie LSPR do śledzenia molekuł w trakcie ich adsorpcji w hydrożel.
Investigating Ion-Protein Binding for Magnetite Formation Using NPS
Monitorowanie wiązania jonów żelaza w proteinach magnetosomów i ich mutacjach.
Antibody quantification and corresponding molecular hydratuin using Insplorion's NanoPlasmonic Sensing in combination with QCM-D
Wykorzystanie kombinacji NPS i QCM-D to budowy biosensora przeciwciał w wodzie.
Fibre optic detection of sodium plating in sodium-ion batteries
Wykorzystanie sensorów optycznych Insplorion do śledzenia postępu wewnętrznych procesów wytrącania w bateriach sodowych.
Immobilization of proteins on NPS Epoxy sensors
Prezentacji możliwości sensorów z aktywnymi grupami epoksydowymi do immobilizacji białek w systemia Insplorion S2.
Fibre optical detection od Lithium plating
Wykorzystanie sensorów optycznych Insplorion do śledzenia postępu wewnętrznych procesów wytrącania w bateriach litowych.
